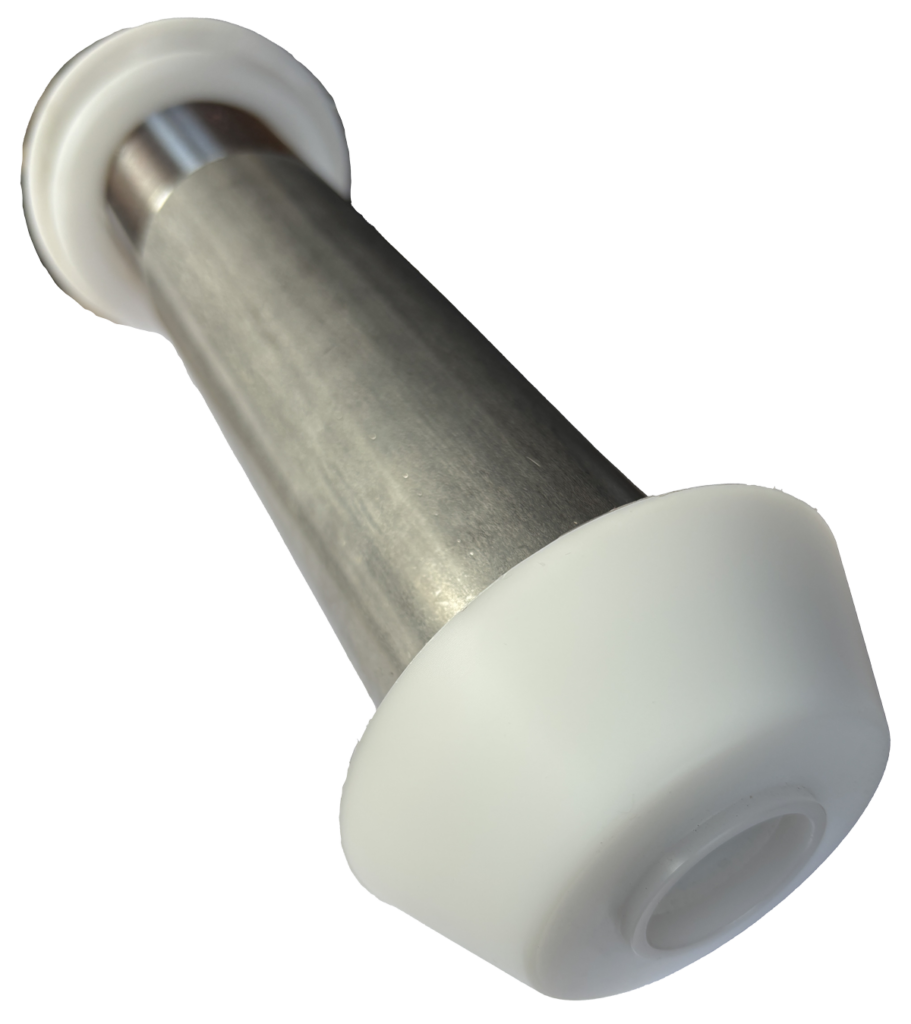

Traversée de dalles DJT-IN (Inox)

Mettre la description

Gamme : tuyauterie
Épaisseur de cloison : 80_210
Matière(s) : inox_316l, inox_304l, ptfe
Tenue thermique : Jusqu'à 130°C en continu
Étanchéité interne : 2 joints toriques
Étanchéité externe : 1 rondelle d'étanchéité et cordon de silicone

Traversée Modèle Traversée de dalles DJT-IN (Inox)

Tuyauterie

Données Techniques

Application : Salle blanche / Chambre froide vers local technique
Épaisseur Cloison : 80_210
Matière : inox_316l / inox_304l / ptfe
Tenue Température : Jusqu'à 130°C en continu
Étanchéité Interne : 2 joints toriques
Étanchéité Externe : 1 rondelle d'étanchéité et cordon de silicone

Abaque de Dimensionnement

Taille	Plage Ø Tube	Encombrement	Perçage Cloison	Ø Scies Cloches
T1	Jusqu'à 21,3 mm	Ø 60	De 40 à 45	40-43-44-45
T2	Jusqu'à 48,3 mm	Ø 90	De 70 à 75	70-73-75
T3	Jusqu'à 76,2 mm	Ø 120	De 93 à 95	93-95
T4	Jusqu'à 88,9 mm	Ø 145	De 112 à 113	112-113
T5

Instructions de Montage (Gamme Tuyauterie)

Perçage de la dalle : Percer la dalle avec la scie cloche correspondante. Ébavurer et nettoyer soigneusement la zone de perçage pour garantir une surface d'appui propre
Mise en place et étanchéité : Appliquer un cordon de silicone au sol pour assurer l'étanchéité externe. Insérer le DJT, positionner la rondelle d'étanchéité et serrer l'écrou de maintien
Insertion du tube : Lubrifier légèrement le tube. Insérer le tube à travers les 2 joints toriques internes pour finaliser l'étanchéité

Taille	Plage Ø (mm)	Encombrement	Perçage	Scies Cloches
T1	Jusqu'à 21,3 mm	Ø 60	De 40 à 45	40-43-44-45
T2	Jusqu'à 48,3 mm	Ø 90	De 70 à 75	70-73-75
T3	Jusqu'à 76,2 mm	Ø 120	De 93 à 95	93-95
T4	Jusqu'à 88,9 mm	Ø 145	De 112 à 113	112-113
T5

Guide d'installation

Percer la dalle avec la scie cloche correspondante. Ébavurer et nettoyer soigneusement la zone de perçage pour garantir une surface d’appui propre

Appliquer un cordon de silicone au sol pour assurer l’étanchéité externe. Insérer le DJT, positionner la rondelle d’étanchéité et serrer l’écrou de maintien

Lubrifier légèrement le tube. Insérer le tube à travers les 2 joints toriques internes pour finaliser l’étanchéité
