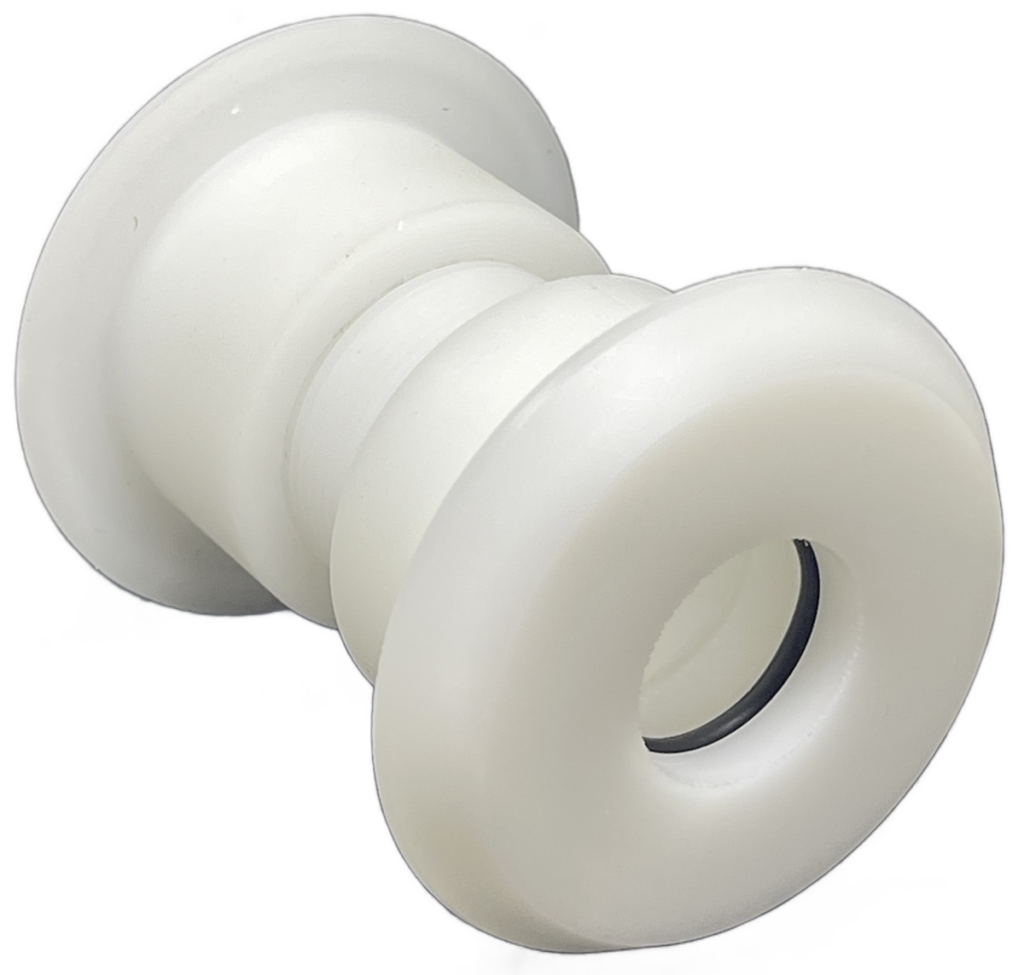

Traversée de cloison étanche JT2 (Double joint)

Mettre la description

Gamme : tuyauterie
Matière(s) : pom_c, inox_316l
Tenue thermique : Jusqu'à 130°C en continu
Étanchéité interne : 2 joints toriques
Étanchéité externe : 2 joints plats

Traversée Modèle Traversée de cloison étanche JT2 (Double joint)

Tuyauterie

Traversée de cloison étanche JT2 (Double joint)

Données Techniques

Application : Salle blanche / Chambre froide vers local technique
Épaisseur Cloison :
Matière : pom_c / inox_316l
Tenue Température : Jusqu'à 130°C en continu
Étanchéité Interne : 2 joints toriques
Étanchéité Externe : 2 joints plats

Abaque de Dimensionnement

Taille	Plage Ø Tube	Encombrement	Perçage Cloison	Ø Scies Cloches
T1	6,35 à 23 mm	Ø 60	De 42 à 47	43 - 44 - 46
T2	24 à 40 mm	Ø 85	De 65 à 70	67 - 68
T3	42 à 53 mm	Ø 98	De 78 à 83	79 - 83
T4	60 à 76,1 mm	Ø 124	De 104 à 109	105 - 108
T5	83 à 120 mm	Ø 160	De 142 à 147	146

Instructions de Montage (Gamme Tuyauterie)

Perçage & Préparation : Percer la cloison à la scie cloche. Ébavurer les bords.
Réglage & Etanchéité (Double rosace) : Dévisser une rosace, régler le fourreau pour l'adapter à la largeur. Serrer pour que les rosaces plaquent bien sur la cloison, avec les joints plats.

JT1-2-dapinov

JT1-3-dapinov

JT1-4-dapinov

JT1-5-dapinov

JT1-6-dapinov

JT1-dapinov

Taille	Plage Ø (mm)	Encombrement	Perçage	Scies Cloches
T1	6,35 à 23 mm	Ø 60	De 42 à 47	43 - 44 - 46
T2	24 à 40 mm	Ø 85	De 65 à 70	67 - 68
T3	42 à 53 mm	Ø 98	De 78 à 83	79 - 83
T4	60 à 76,1 mm	Ø 124	De 104 à 109	105 - 108
T5	83 à 120 mm	Ø 160	De 142 à 147	146

Guide d'installation

Percer la cloison à la scie cloche. Ébavurer les bords.

Dévisser une rosace, régler le fourreau pour l’adapter à la largeur. Serrer pour que les rosaces plaquent bien sur la cloison, avec les joints plats.
