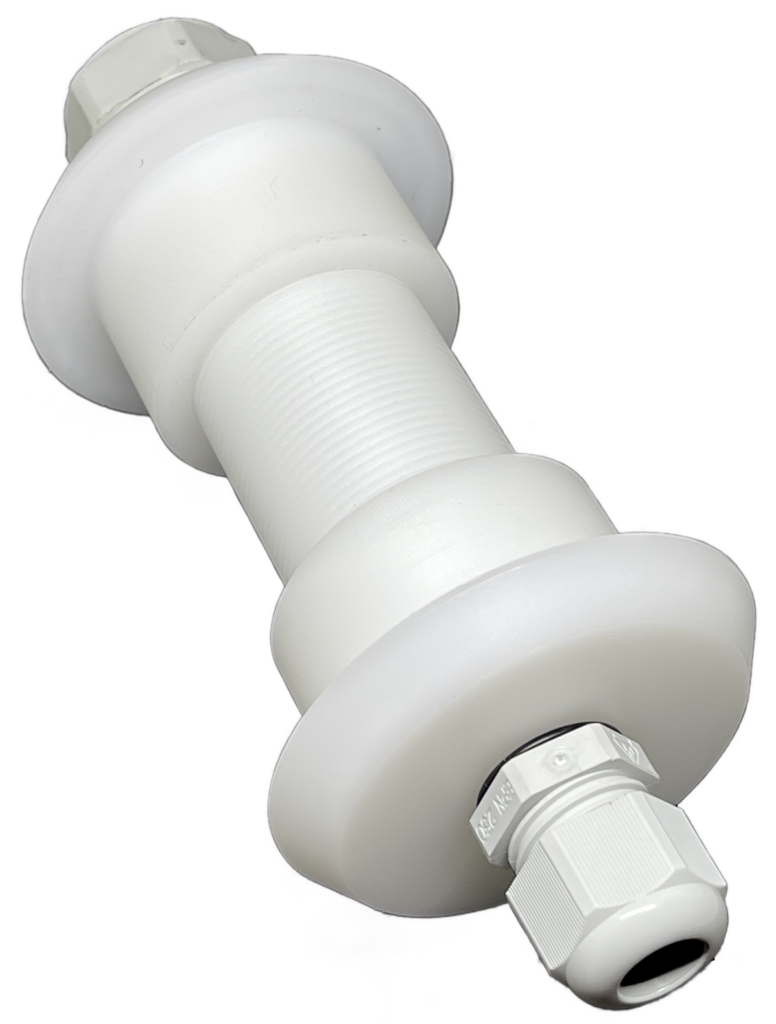

Traversée de cloison électrique FTP (Double Presse-étoupe)

Mettre la description

Gamme : tuyauterie
Matière(s) : pom_c, inox_316l
Tenue thermique : Jusqu'à 130°C en continu
Étanchéité interne : 2 Presse-étoupes (ISO M12 à M63)
Étanchéité externe : 2 joints plats ou cordon silicone

Traversée Modèle Traversée de cloison électrique FTP (Double Presse-étoupe)

Tuyauterie

Traversée de cloison électrique FTP (Double Presse-étoupe)

Données Techniques

Application : Salle blanche / Chambre froide vers local technique
Épaisseur Cloison :
Matière : pom_c / inox_316l
Tenue Température : Jusqu'à 130°C en continu
Étanchéité Interne : 2 Presse-étoupes (ISO M12 à M63)
Étanchéité Externe : 2 joints plats ou cordon silicone

Abaque de Dimensionnement

Taille	Plage Ø Tube	Encombrement	Perçage Cloison	Ø Scies Cloches
T1	M12 à M20	Ø 60	De 42 à 47	43 - 44 - 46
T2	M25 à M40	Ø 85	De 65 à 70	67 - 68
T3	M50	Ø 98	De 78 à 83	79 - 83
T4	M63	Ø 124	De 104 à 109	105 - 108
T5	6.35 à 23 mm	Ø 60	De 42 à 47	43-44-46

Instructions de Montage (Gamme Tuyauterie)

Installation des Câbles : Desserrer la tête des presses étoupes et passer votre câble à travers, puis resserrer afin d'assurer l'étanchéité.

JT1-2-dapinov

JT1-3-dapinov

JT1-4-dapinov

JT1-5-dapinov

JT1-6-dapinov

JT1-dapinov

Taille	Plage Ø (mm)	Encombrement	Perçage	Scies Cloches
T1	M12 à M20	Ø 60	De 42 à 47	43 - 44 - 46
T2	M25 à M40	Ø 85	De 65 à 70	67 - 68
T3	M50	Ø 98	De 78 à 83	79 - 83
T4	M63	Ø 124	De 104 à 109	105 - 108
T5	6.35 à 23 mm	Ø 60	De 42 à 47	43-44-46

Guide d'installation

Desserrer la tête des presses étoupes et passer votre câble à travers, puis resserrer afin d’assurer l’étanchéité.
