Percer la cloison à la scie cloche au diamètre correspondant à la taille du modèle RIS (de Ø 47 à Ø 113 mm selon le tube). L’axe de découpe doit être strictement perpendiculaire à la cloison : l’utilisation d’un guide de perçage est vivement conseillée. Ébavurer et nettoyer soigneusement les bords pour assurer le parfait plaquage de la rosace Inox.
L’étanchéité sur la tuyauterie n’est pas mécanique, elle s’effectue par la soudure directe du tuyau sur la rosace en Inox 316L. Cette opération (soudure TIG manuelle ou orbitale) assure une continuité matière parfaite, sans zone de rétention.

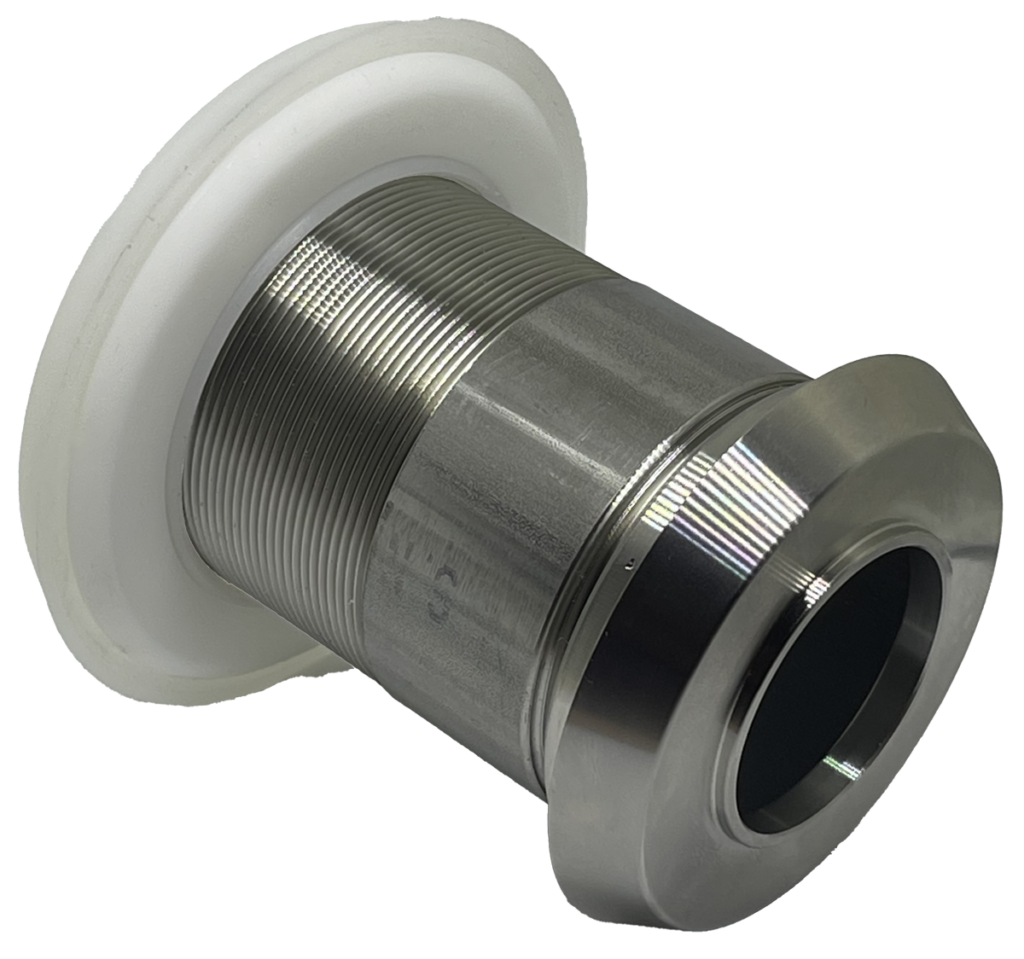

Insérer le fourreau Inox 304L à travers la cloison depuis la salle blanche vers le local technique. Côté local technique, positionner la rondelle d’étanchéité (bague en POM C ou PTFE) et visser l’écrou de serrage sur le fourreau sans excès pour plaquer fermement la rosace contre la paroi.
